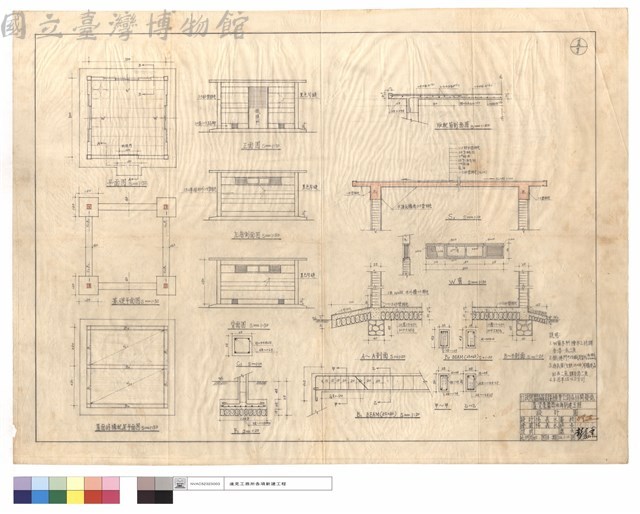

平,正,左右側,背面圖、基礎,屋面結構配置平面圖、C1、F1、版配筋剖面圖、S1、窗、A-A~B-B剖面、B1,B2 BEAM、甲~乙藏品圖，第1張

圖檔授權標示:

創用CC說明圖示

平,正,左右側,背面圖、基礎,屋面結構配置平面圖、C1、F1、版配筋剖面圖、S1、窗、A-A~B-B剖面、B1,B2 BEAM、甲~乙藏品圖，第1張

平,正,左右側,背面圖、基礎,屋面結構配置平面圖、C1、F1、版配筋剖面圖、S1、窗、A-A~B-B剖面、B1,B2 BEAM、甲~乙

原始題名：思源養路段達見工務所油庫新建工程設計圖

建築師：退輔會

案名：達見工務所各項新建工程

建築師事務所：退輔會

原件類型：描圖紙

圖說內容屬性：建築圖

類別：建築圖

年代：繪製日期：54.02.15

尺寸描述：777mmX573mm

取得方式：商借

登錄號：NVAC52323003
