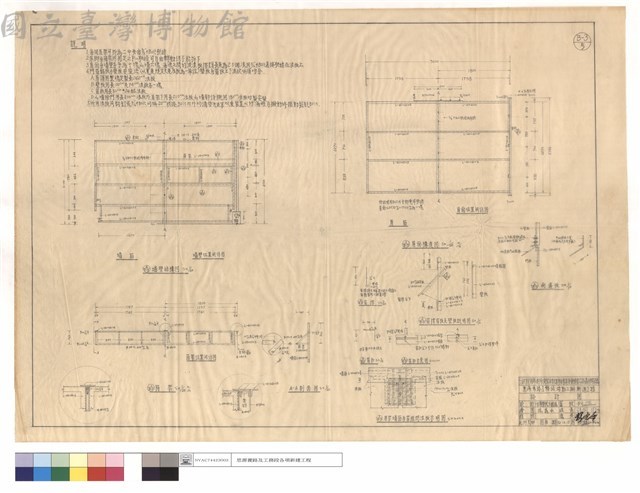

墻壁結構,屋面構造圖、箱架位置關係圖,箱架,A-A剖面圖、窗撑窗板及壁板說明圖,窗撐,扣,示意圖、屋架墻筋與窗框間浪板示明圖、雨蓬板藏品圖，第1張

圖檔授權標示:

創用CC說明圖示

墻壁結構,屋面構造圖、箱架位置關係圖,箱架,A-A剖面圖、窗撑窗板及壁板說明圖,窗撐,扣,示意圖、屋架墻筋與窗框間浪板示明圖、雨蓬板藏品圖，第1張

墻壁結構,屋面構造圖、箱架位置關係圖,箱架,A-A剖面圖、窗撑窗板及壁板說明圖,窗撐,扣,示意圖、屋架墻筋與窗框間浪板示明圖、雨蓬板

原始題名：思源養路工務段活動工棚新建工程設計圖

建築師：退輔會

案名：思源養路及工務段各項新建工程

建築師事務所：退輔會

原件類型：描圖紙

圖說內容屬性：建築圖

類別：建築圖

年代：繪製日期：52.12.15

尺寸描述：757mmX531mm

取得方式：商借

登錄號：NVAC74423003
