7x14x36

登錄號：200401004000

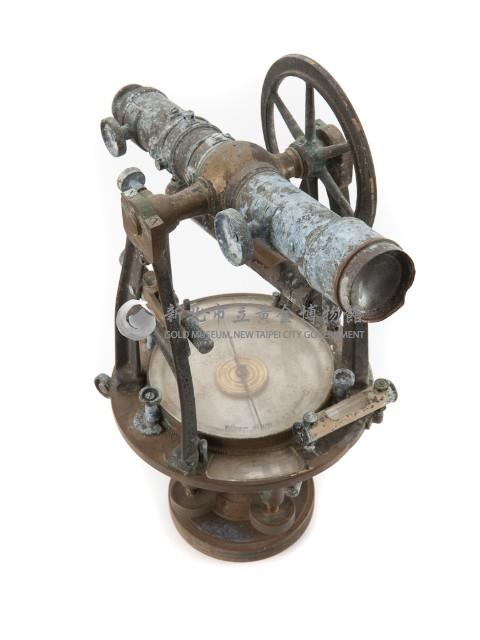

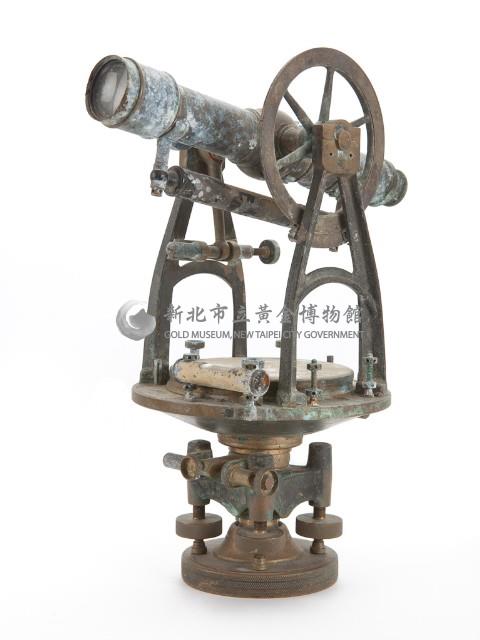

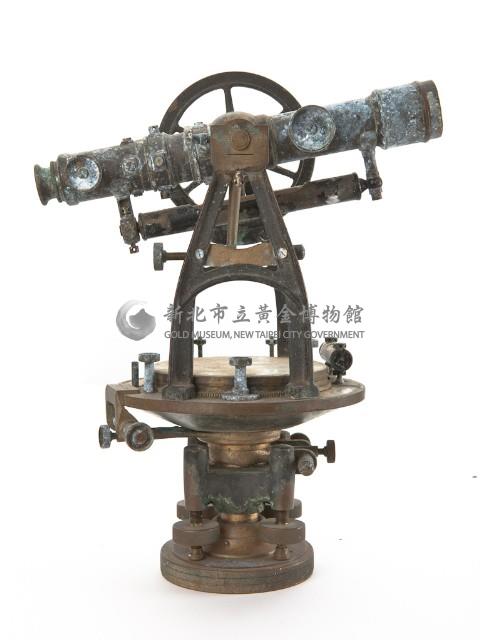

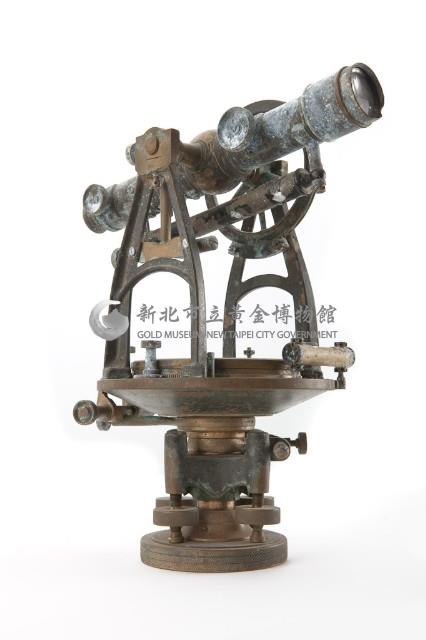

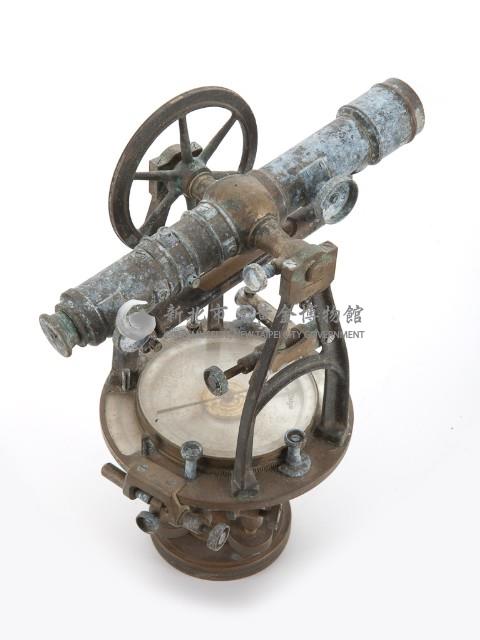

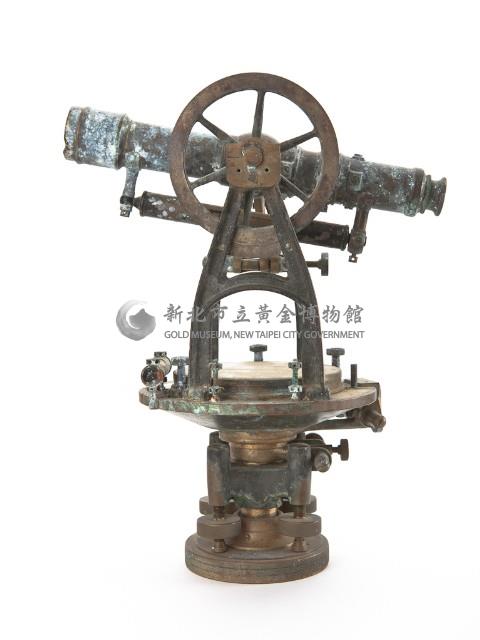

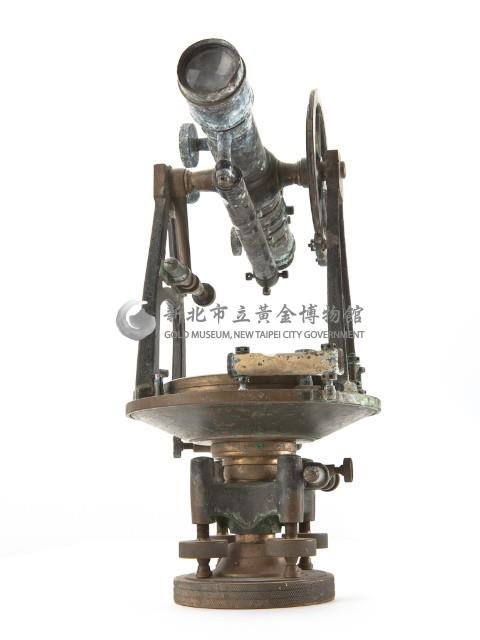

1.本物件為日製經緯儀，是測量工作中的主要測角儀器，由望遠鏡、水平度盤、豎直度盤、水準器、基座等組成。可以測量地理位置上點或建築的高程、距離、方位角及仰角。望遠鏡、羅盤外殼及載體均為銅製品。
2.基座支撐照準部，上有三個腳螺旋，以調整儀器在水平位置。照準部是經緯儀的主要構件，包括水準管、光學對點器、支架、橫軸、垂直度盤、望遠鏡、度盤讀數系統。度盤水平度盤沿著全圓從0°～360°順時針刻畫，最小格值一般為1°或30′。在讀取不足一個格值的角值時，必須藉助測微裝置，讀取精確數值。
3.本經緯儀依指南針盤上商標，是日本Tamaya & Co., Ltd所製造的。該公司原名為以販賣眼鏡之玻璃鏡片為主，於1901年改名為Tamaya Shoten並改組為株式會社(公司)，為日本第一家進口測量儀器，包括水準儀及經緯儀，販售全日本。也是第一家製造口袋型測量儀器。由於受到反對，該公司開始自己製造測量儀器，於1922年出品日本自己製造的第一台六分儀。1983年改名為Tamaya Technics。
4.測量時，將經緯儀安置在三腳架上，用垂球或光學對點器將儀器中心對準地面測站點上，用水準器將儀器調至水平，用望遠鏡瞄準測量目標，用水平度盤和垂直度盤測定水平角和豎直角。
5.本經緯儀屬於傳統型，現在使用的大多是光學經緯儀，它較之游標經緯儀有精度高、體積小、重量輕、密封性能良好等優點。新形式經緯儀有雷射經緯儀、電子經緯儀、光波經緯儀、光波測距經緯儀 (全站儀)、光波測距經緯儀、全自動測距經緯儀、全自動追蹤全站儀。

委託詮釋研究：陳逸偵
